Art. nr. 562204

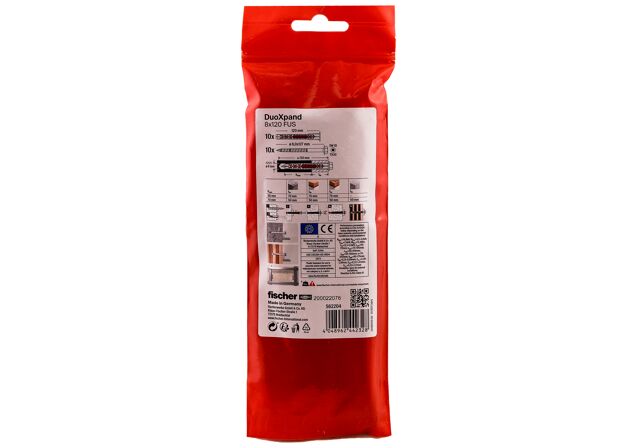

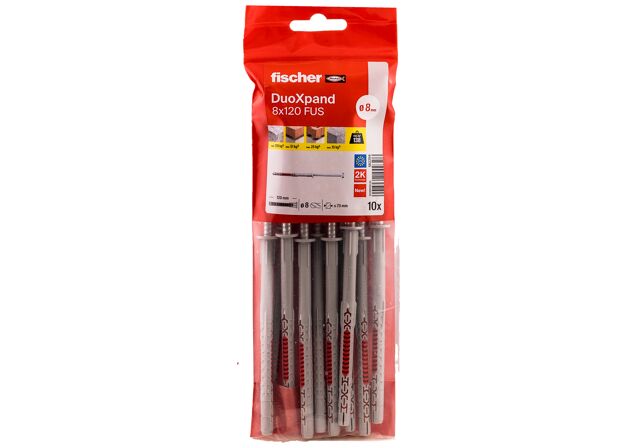

fischer constructieplug DuoXpand 8 x 120 FUS elektrolytisch verzinkt staal

Kenmerken

De combinatie van design en materiaal past zich aan alle bouwmaterialen aan en maakt universeel gebruik mogelijk.
Het expansiegedeelte heeft 2 verankeringsdieptes voor een flexibele inzetbaarheid.
Gekeurd voor meervoudig gebruik in niet-dragende toepassingen in zowel beton als metselwerk..
De ribben aan de zijkanten voorkomen rotatie in het boorgat voor een veilige montage.
Voorgemonteerde schroef met zeskantkop en onderlegring.

Bijt zich vast

Voordelen

Door de slimme combinatie van materiaal en ontwerp bijt de plug zich vast in alle ondergronden, wat universele toepasbaarheid garandeert.
De speciale lamellengeometrie vormt zich zorgvuldig naar het betreffende bouwmateriaal. Dit voorkomt breuken in poreuze ondergronden en maakt verankering dicht bij de rand mogelijk.
De basis van hoogwaardig nylon garandeert een zeer krachtige bevestiging, tegelijkertijd zorgen de flexibele rode lamellen voor een optimale spreiding in het materiaal.
De Europees Technische Certificering (ETA) voor meervoudige verankeringen van niet-dragende systemen garandeert veiligheid in alle ondergronden.

De fischer constructieplug DuoXpand met twee verankeringsdieptes is goedgekeurd met de fischer schroef met zeskantkop voor meervoudige bevestigingen van niet-dragende systemen in beton, metselwerk en cellenbeton. Dankzij de speciale geometrie en de materiaalcombinatie zet het anker optimaal uit in het betreffende bouwmateriaal. Het assortiment omvat diameters 8 en 10 en ankerlengtes tot 230 mm. De DuoXpand met de zeskantkop en aangegoten ring is bijzonder geschikt voor het bevestigen van metaal op beton of metselwerk.

Toepassingen

Gevel- en dakelementen van hout en metaal
Kozijnen
Hekken
Kledingkasten
Keukenkasten
Balkhout
TV beugels
Gevelbekleding
Metalen beugels
Metalen steunen
Kabelgoten
Kabeldragers

Bouwmaterialen

Gecertificeerd voor:

Beton ≥ C12/15
Volle baksteen
Volle kalkzandsteen
Volle betonblokken van lichtbeton en normaal beton
Geperforeerde baksteen
Geperforeerde kalkzandsteen
Holle betonblokken van lichtbeton
Cellenbeton

Ook geschikt voor:

Natuursteen met hoge dichtheid
Gipsblokken
*Gedetailleerde informatie over ondergronden vindt u in de ETA certificering.

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-21/0324
DoP No. 0312

Functie

De DuoXpand is geschikt voor doorsteekmontage.
In volle ondergronden biedt het product de zekerheid van gelijkmatige belastingsverdeling.
In geperforeerde ondegronden past de lamellengeometrie zich aan, waarna een vormsluiting wordt gevormd in de holle ruimte. Het ontwerp van de plug brengt de belasting gelijkwaardig over in de ondergrond, waardoor zelfs zeer poreuze stenen niet scheuren.
De variant met zeskantkop is zeer geschikt voor het bevestigen van metalen aanbouwdelen op beton en metselwerk. Voor houten aanbouwdelen adviseren wij het gebruik van de variant met verzonken kop.

ETA Certification Document

pdf, ETA-21/0324

European Technical Assessment for fischer DuoXpand - Plastic anchors for redundant non-structural systems in concrete and masonry

DOP - Declaration of Performance

pdf, DoP No. 0312

Declaration of Performance for universal plug DuoXpand (Plastic anchors for use in concrete and masonry)

Load Table

pdf,

Frame fixing DuoXpand - Permissible loads of a single anchor as part of a multiple fixing of non-structural systems.

Marketing Documents

pdf,

DuoXpand.

Marketing Documents

pdf,

DuoLine.

Goed-keuring
Boordiameter	8 mm
Min. boorgatdiepte bij doorsteekmontage	130 mm
Nuttige lengte bij verankeringsdiepte 50 mm	70 mm
Nuttige lengte bij verankeringsdiepte 70 mm	50 mm
Pluglengte	120 mm
Opname	TX30 / SW 10
Hoeveelheid	10 St.
GTIN (EAN-Code)	4048962442328
