De economische schroefbare bevestiging voor verzonken montage in zachte isolatiematerialen voor buitengevelisolatie

TermoZ CS II DT 110 V

De fischer TermoZ CS II DT 110V is als volledig voorgemonteerd bevestigingsmiddel voor buitengevelisolatie met een schijfdiameter van 110 mm voor verzonken montage perfect geschikt voor het bevestigen van isolatieplaten met een lage druksterkte. Door de voordelen van verzonken inbouw en extra schijven te combineren, wordt tegelijkertijd een homogeen oppervlak bereikt met hogere doortrekwaarden. De bevestiging wordt perfect verzonken gemonteerd met het CS-instelgereedschap en een standaard boorhamer of accuschroevendraaier.

Productvarianten

Afbeeldingen downloaden

Productvarianten

Miratimet / Raportet e testimit

18 variante produktesh

Boordiameter

Effectieve verankeringsdiepte

Max. nuttige lengte bij verzonken montage

Min. totale boordiepte incl. isolatie bij verzonken montage

Opname

Hoeveelheid

Legjenda = Miratimi ekziston— = Miratimi nuk ekziston

Gesehen 18 von 18 Variante(n)

Voordelen

Voorgemonteerde bevestiging met een plaat van 110 mm voor verzonken montage.
De samengestelde schroef minimaliseert koudebruggen, waardoor er geen ankersporen op de gevel ontstaan.
De combinatie van de voordelen van verzonken inbouw en extra schijven zorgt voor een homogeen oppervlak met tegelijkertijd hogere doortrekwaarden.
De zeer dunne plaatrand zorgt voor een optimale pasvorm op de isolatieplaat en het aanbrengen van dunne versterkingslagen.

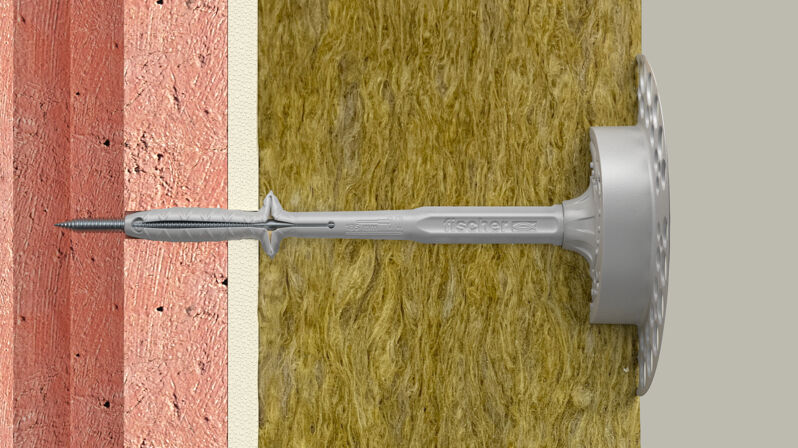

Door de speciale uitzettingszone van de ankerhuls is de TermoZ CS II het eerste isolatieanker met een goedkeuring voor hamergeboorde gaten in verticaal geperforeerde bakstenen.
De gesloten plaat laat geen vuil door en zorgt zo voor een schoon uithardingsresultaat.
De speciale geometrie van de onderkant van de plaat vermindert het benodigde insteekkoppel voor een gemakkelijke en snelle installatie.

Toepassingen

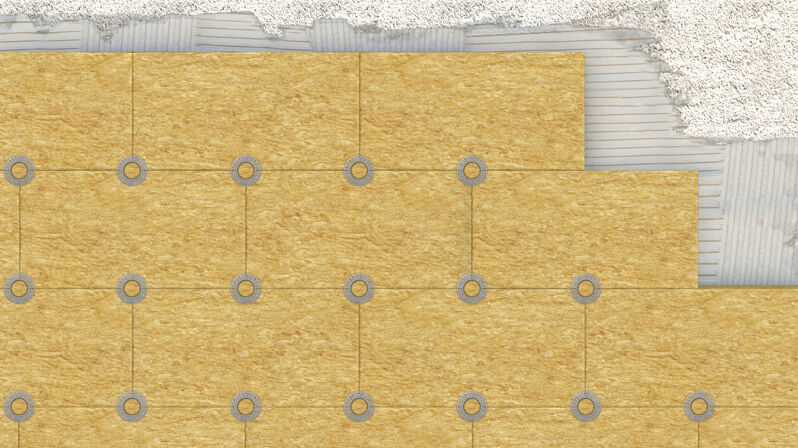

Bevestiging van externe gevel isolatieplaten aan beton en metselwerk
Vlakke montage van isolatiematerialen zoals platen van minerale wol

Bouwmaterialen

Materiaalklasse A, B, C, D, E
Beton
Volle baksteen
Volle kalkzandsteen
Holle bouwsteen van licht beton
Geperforeerde baksteen
Geperforeerde kalkzandsteen
Lichtgewicht beton
Cellenbeton

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-14/0372
DoP No. 0298
DoP No. 0346
EPD-FIW-20210314-CBD1-EN

Functie

De bevestiging wordt door de isolatie in het boorgat geplaatst en vervolgens aangedraaid.
Voor montage is een montagehulpstuk TermoZ CS vereist.
Tijdens montage wordt een ronde kap in het midden van de schijf geplaatst.
De plug is correct geplaatst indien het montagehulpstuk vlak ligt met het oppervlak.
Voor lengtes groter dan 250 mm zijn de optioneel verkrijgbare T 25 bits bijgeleverd

Countersunk installation of TermoZ CS II DT 110 V with setting tool CS

1 / 6

ETA Certification Document

pdf, ETA-14/0372

European Technical Assessment for fischer TermoZ CS II 8 and fischer TermoZ CS II 8 DT 110 V

Gecreëerd op 03/11/2023

DOP - Declaration of Performance

pdf, DoP No. 0346

Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic anchors for use in concrete)

Gecreëerd op 17/11/2023

DOP - Declaration of Performance

pdf, DoP No. 0298

Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic fastener for fixing of external thermal insulation composite systems with rendering)

Gecreëerd op 16/05/2022

Goed-keuring
Boordiameter ( d₀ )	8 mm
Effectieve verankeringsdiepte ( h_ef )	25 mm
Max. nuttige lengte bij verzonken montage ( t_fix )	90 mm
Min. totale boordiepte incl. isolatie bij verzonken montage	145 mm
Opname	TX30
Hoeveelheid	100 St.
GTIN (EAN-Code)	4048962459364

Goed-keuring
Boordiameter ( d₀ )	8 mm
Effectieve verankeringsdiepte ( h_ef )	25 mm
Max. nuttige lengte bij verzonken montage ( t_fix )	110 mm
Min. totale boordiepte incl. isolatie bij verzonken montage	165 mm
Opname	TX30
Hoeveelheid	100 St.
GTIN (EAN-Code)	4048962420371

Goed-keuring
Boordiameter ( d₀ )	8 mm
Effectieve verankeringsdiepte ( h_ef )	25 mm
Max. nuttige lengte bij verzonken montage ( t_fix )	130 mm
Min. totale boordiepte incl. isolatie bij verzonken montage	185 mm
Opname	TX30
Hoeveelheid	100 St.
GTIN (EAN-Code)	4048962420388

Goed-keuring
Boordiameter ( d₀ )	8 mm
Effectieve verankeringsdiepte ( h_ef )	25 mm
Max. nuttige lengte bij verzonken montage ( t_fix )	150 mm
Min. totale boordiepte incl. isolatie bij verzonken montage	205 mm
Opname	TX30
Hoeveelheid	100 St.
GTIN (EAN-Code)	4048962420395

Goed-keuring
Boordiameter ( d₀ )	8 mm
Effectieve verankeringsdiepte ( h_ef )	25 mm
Max. nuttige lengte bij verzonken montage ( t_fix )	170 mm
Min. totale boordiepte incl. isolatie bij verzonken montage	225 mm
Opname	TX30
Hoeveelheid	50 St.
GTIN (EAN-Code)	4048962420401
