Art. nr. 563924

GTIN (EAN-Code): 4048962457360

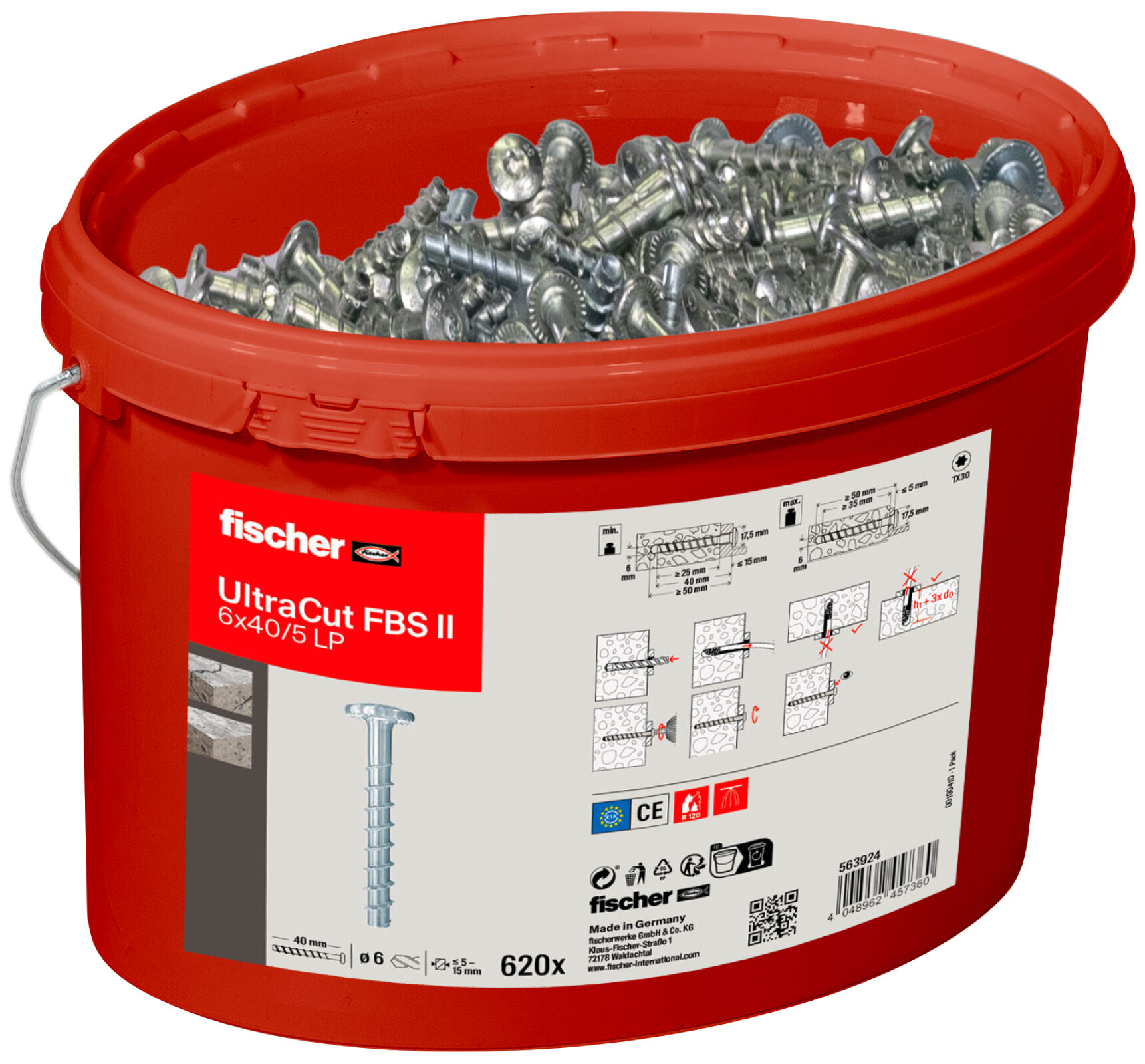

fischer Betonschroef UltraCut FBS II 6x40/5 LP emmer

Name: fischer Betonschroef UltraCut FBS II 6x40/5 LP emmer
Brand: fischer

Productvarianten

Afbeeldingen downloaden

Kenmerken

De eerste betonschroef met diameter 6 en variabele verankeringsdiepte maakt een hoge flexibiliteit en een nauwkeurige aanpassing aan de belastingen mogelijk.
De ETA-beoordeling optie 1 omvat het gebruik in gescheurd en ongescheurd beton voor de hoogste veiligheidseisen.
De eerste betonschroef met een diameter van 6 mm met een ETA-beoordeling voor de seismische prestatiecategorie C1 voor extra veiligheidsnormen.
De fischer betonschroeven FBS II 6-10 bieden de innovatieve mogelijkheid voor de ETA-conforme toepassing in metselwerk. Dit zorgt niet alleen voor een hoge veiligheid in beton, maar ook in vele andere toepassingen in andere ondergronden.

De hoogwaardige betonschroef voor absoluut installatiegemak.

Voordelen

De eerste betonschroef met diameter 6 en variabele verankeringsdiepte maakt een hoge flexibiliteit en een nauwkeurige aanpassing aan de belastingen mogelijk.
De ETA-beoordeling optie 1 omvat het gebruik in gescheurd en ongescheurd beton voor de hoogste veiligheidseisen.
De eerste betonschroef met een diameter van 6 mm met een ETA-beoordeling voor de seismische prestatiecategorie C1 voor extra veiligheidsnormen.
De UltraCut FBS II 6 is goedgekeurd voor meervoudig gebruik in niet-dragende systemen en daardoor ideaal voor de installatie van pijpleidingen, kabelgoten en voorgespannen holle betonplafonds.
Boorgaten hoeven niet te worden gereinigd tijdens verticale installatie (plafond en vloer). Voor vloerbevestigingen moet het gat 3x boordiameter dieper geboord worden.
Verschillende kopontwerpen bieden een maximale flexibiliteit en een perfecte aanpassing aan de toepassing.
De zeskantige kop met geperste sluitring en ribben onder de kop voorkomen dat het anker per ongeluk loskomt, waardoor het systeem veiliger is.
De speciale kopgeometrie voor gebruik in montagerails met een inbus (SW10) maakt eenvoudige installatie van het aanbouwdeel mogelijk.
De goedgekeurde afstelling voor de betonschroeven maakt het mogelijk om de schroef twee keer los te draaien om maximaal 10 mm pakking onder de kop van de basisplaat te plaatsen of om het bevestigde onderdeel uit te lijnen, en om de schroef vervolgens weer vast te draaien.
De betonschroef UltraCut FBS II 6 biedt de mogelijkheid voor gebruik in metselwerk (massief bouwmateriaal).
De betonschroef FBS II 6-10 in verzinkt staal, meervoudig gecoat staal CP en roestvrij staal R heeft een ETA voor bakstenen van klei (EN771-1), massieve kalkzandsteen (EN771-2) en geperforeerde kalkzandsteen (EN771-2) voor een flexibel gebruik in verschillende ondergronden.
De installatie van de betonschroef FBS II 6-10 in verzinkt staal, meervoudig gecoat staal en roestvrij staal R in metselbaksteen kan in de voegen of in gepleisterde ondergronden ook in groepen gebeuren.

De fischer betonschroef UltraCut FBS II 6 P/LP is gemaakt van verzinkt staal met een zeskantkop en geperste sluitring. De UltraCut FBS II 6 P/LP is perfect geschikt voor toepassingen zoals het bevestigen van leidingwerk, kanaalsystemen, ventilatiekanalen en voorzieningen in de gebouwentechniek. Wanneer de betonschroef met een slagmoeraanzetter in het boorgat wordt geschroefd, snijden de schroefdraadflanken diep in het beton, waardoor een maximale belastbaarheid wordt gegarandeerd. De geringe boorinspanning bespaart tijd bij meervoudige bevestigingen. De Europese technische goedkeuring voor gescheurd en ongescheurd beton en voor seismische belastingen en classificatie in brandwerendheidsklasse R 120 garanderen nog meer veiligheid.

Toepassingen

Leidingtracés
Ophanging voor afzonderlijke pijpen
Hangende montagerails
Plafonds met holle kern van voorgespannen beton
Kabelgoten
Ventilatiekanalen
Geperforeerde banden

Bouwmaterialen

Goedgekeurd voor:

Beton C20/25 tot C50/60, gescheurd en ongescheurd
Voorgespannen holle betonplafonds C30/37 tot C50/60 voor meervoudig gebruik van niet-dragende systemen
Bakstenen van klei (EN771-1)
Volle kalkzandsteen (EN771-2)
Geperforeerde kalkzandsteen (EN771-2)

Ook geschikt voor:

Beton C12/15
Metselwerk met een dichte structuur
Massieve bouwmaterialen

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-15/0352
ETA-18/0242
DoP No. 0185
DoP No. 0227

Functie

De UltraCut FBS II 6 wordt aanbevolen voor doorsteek- en voorgeplaatste installatie.
We raden aan om een tangentiële slagschroevendraaier met een geschikte slagschroevendraaiersok te gebruiken.
Boorgaten hoeven niet te worden schoongemaakt bij verticale installatie (plafond en vloer). Voor vloerbevestigingen moet het gat 3x boordiameter dieper geboord worden.
De schroef is correct geïnstalleerd als de schroefkop vlak op het armatuur zit en niet dieper kan worden ingedraaid (visuele instelcontrole).

Bekijk montagehandleiding als PDF

1 / 6

Fixture adjustment

1 / 3

Additional for seismic applications

1 / 2

ETA Certification Document

pdf, ETA-15/0352

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Mechanical fasteners for use in concrete

Gecreëerd op 05/10/2020

DOP - Declaration of Performance

pdf, DoP No. 0227

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)

Gecreëerd op 19/10/2020

ETA Certification Document

pdf, ETA-18/0242

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Fasteners for use in concrete for redundant non-structural systems

Gecreëerd op 13/11/2020

DOP - Declaration of Performance

pdf, DoP No. 0185

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

Gecreëerd op 27/11/2020

Goed-keuring
DIBt goedkeuring
Boordiameter ( d₀ )	6 mm
Kophoogte	3,6 mm
Soort verpakking	Emmer
Hoeveelheid	620 St.
GTIN (EAN-Code)	4048962457360

fischer Betonschroef UltraCut FBS II 6x40/5 LP emmer

Productomschrijving

Toepassing en goedkeuring

Montage instructies

Technische gegevens

Documenten om te downloaden
