Art. nr. 564670

GTIN (EAN-Code): 4048962462951

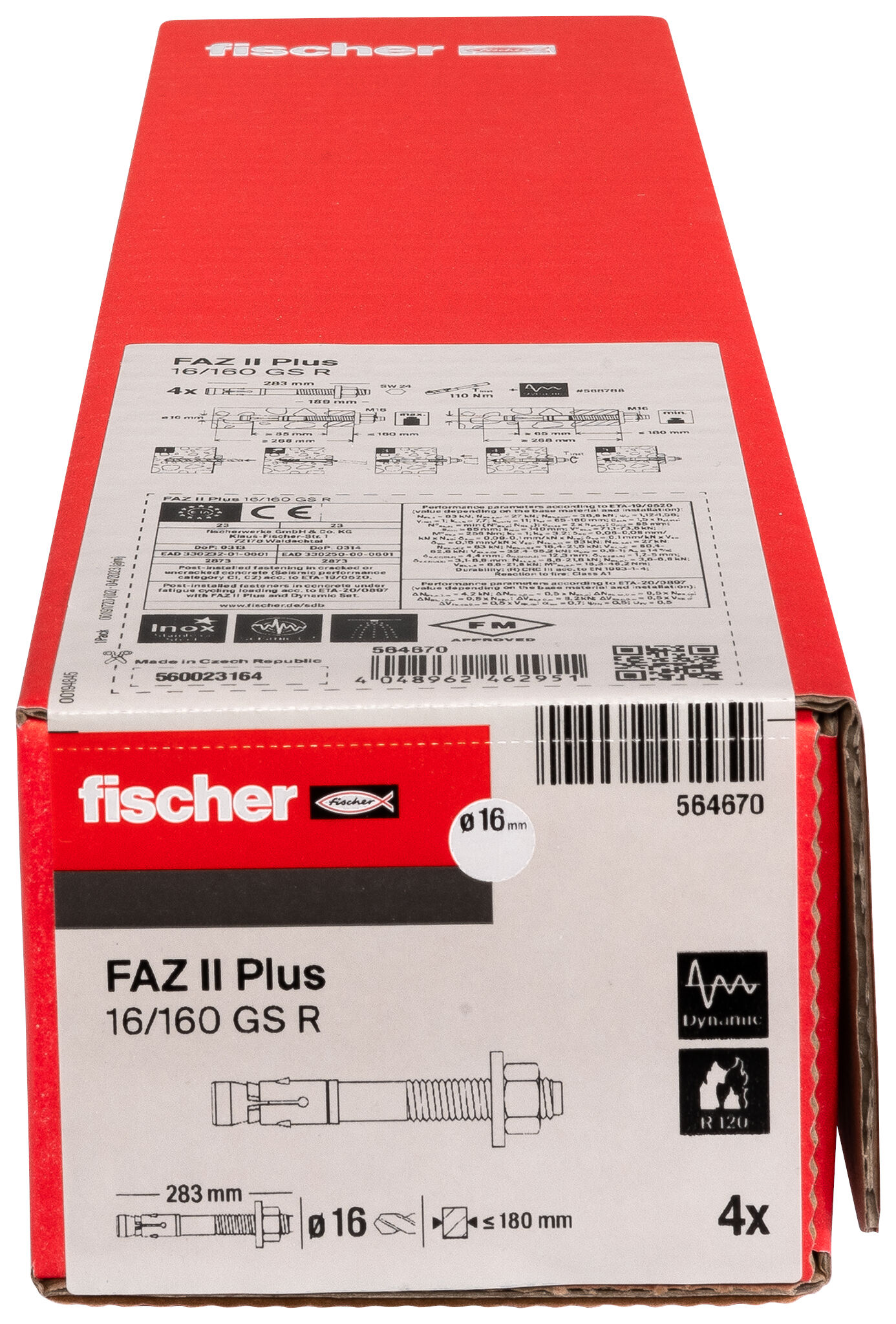

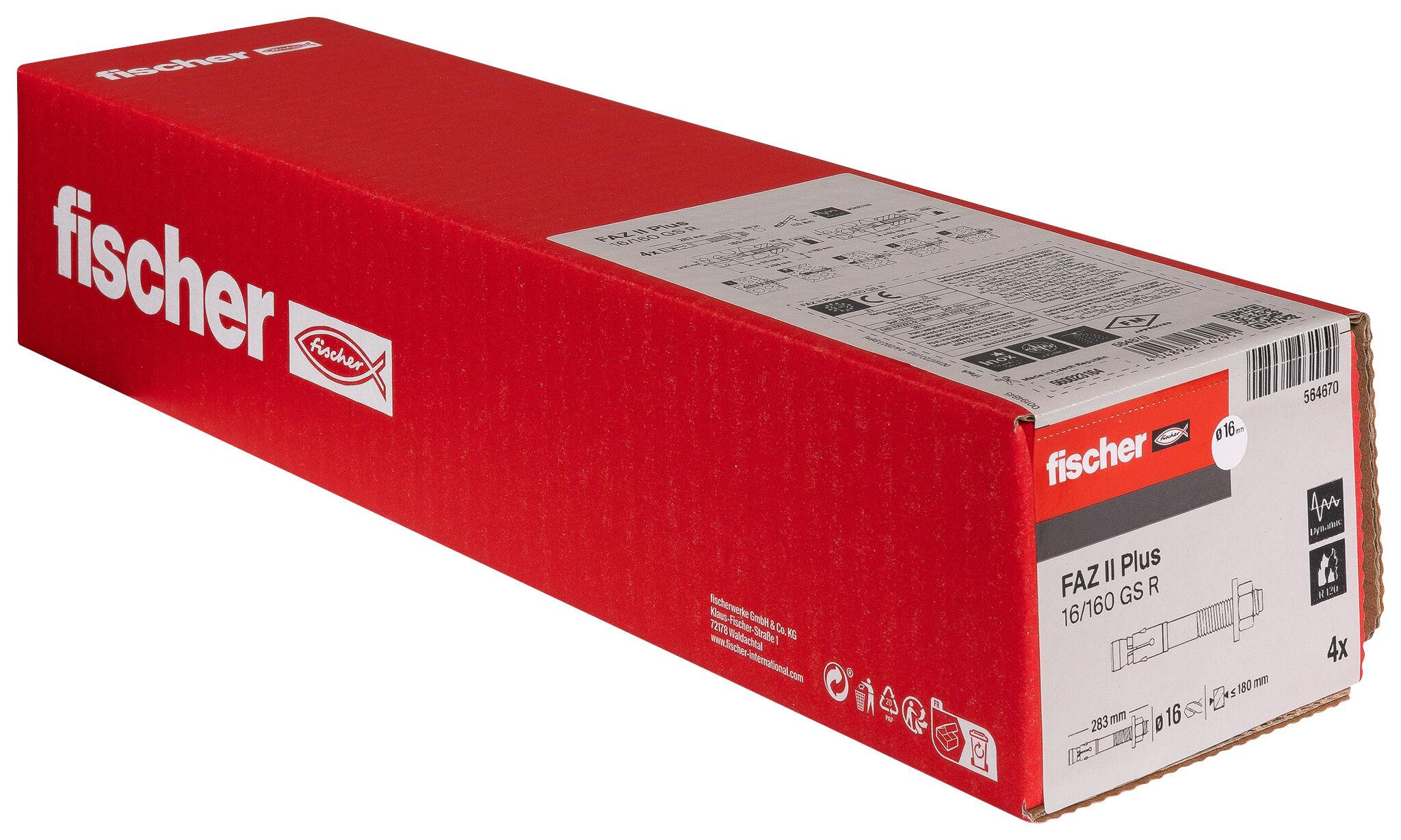

fischer Doorsteekanker FAZ II Plus 16/160 GS R roestvast staal

Name: fischer Doorsteekanker FAZ II Plus 16/160 GS R roestvast staal
Brand: fischer

Productvarianten

Afbeeldingen downloaden

Kenmerken

Voorgemonteerde onderlegring voor aanbouwdelen met slobgaten. Dit vereenvoudigt de uitlijning en bespaart tijd tijdens de montage.
Snelle en eenvoudige montage zonder boorgatreiniging (M8-M24).
Roestvast staal: maximale veiligheid voor gebruik buitenshuis.
Sterk verhoogde trekbelastingen dankzij de nieuwe ETA certificering. Dit maakt minder bevestigingspunten en kleinere voetplaten mogelijk.
Op de millimeter nauwkeurige aanpassing aan de belastingen door de variabele verankeringsdieptes.
Hoogste seismische belastingen voor diameters M10-M24 met en zonder gebruik van de vulring FFD.

Dynamische set M16 R
Blaasbalg AB G
Quattric II 16/400/450
FA-ST II M16
SDS Plus II 16/400/450

Met grote onderlegring. Voor de hoogste eisen. Sterk en flexibel.

Voordelen

De FAZ II Plus GS is dankzij de speciale onderlegring zeer geschikt voor stalen aanbouwdelen met slobgaten en helpt de montage inspanning te verminderen.
De aanzienlijk grotere buitendiameter van de onderlegringen voor FAZ II Plus 16 GS zorgt voor een groter draagvlak en maken daardoor gebruik in de houtbouw mogelijk.
Snelle en eenvoudige montage zonder boorgatreiniging (M8-M24).
Talrijke certificeringen voor verschillende ondergronden (beton C12/15 t/m C80/95, vezel versterkt beton, volle kalkzandsteen) voor een zeer breed toepassingsgebied.
Met de nieuwe ETA certifcering zijn de treksterktes aanzienlijk toegenomen. Hierdoor zijn er minder bevestigingspunten en dus ankers nodig.
De ETA-certificering garandeert samen met andere testrapporten (RWS, ZTV en ETK) hoge belastingen bij brand.
Een onafhankelijke externe beoordeling garandeert de levensduur tot 120 jaar. Zo gaat de FAZ II Plus een eeuwigheid mee en is daarmee perfect geschikt voor grote bouwprojecten waar een lange levensduur vereist is (M10-M16).
De variabele verankeringsdiepte maakt een tot op de millimeter nauwkeurige aanpassing aan de belasting mogelijk.

Het fischer boutanker FAZ II Plus GS met zijn grote sluitring is het ideale doorsteekanker voor de hoogste eisen. Met het stalen anker van verzinkt en roestvrij staal worden zware lasten vastgezet in gescheurd en ongescheurd beton. Het stalen anker met de grote sluitring is perfect om bijvoorbeeld stalen onderdelen met sleuven vast te zetten. Dankzij de variabele verankeringsdiepte en het eenvoudige montageproces kan de FAZ II Plus GS bijzonder flexibel worden ingezet. Het beproefde spreidsegment draagt de lasten veilig over in het beton en zorgt voor maximale draagkracht.

Toepassingen

Voetplaten met slobgaten
Gevelconstructies met slobgaten
Houtconstructies
Trekankers
Verankering van houten balken

Bouwmaterialen

Gecertificeerd voor:

Gescheurd en ongescheurd beton C20/25 t/m C50/60

Ook geschikt voor:

Beton C12/15 (onafhankelijk extern testrapport)
Beton C80/95 (onafhankelijk extern testrapport)
Vezelversterkt beton (onafhankelijk extern testrapport)
Kalkzandsteen (onafhankelijk extern testrapport)

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-19/0520
ETA-20/0897
DoP No. 0334
DoP No. 0337
3023222

Functie

De FAZ II Plus GS is geschikt voor zowel voor- als doorsteekmontage en is dankzij de lange schroefdraad ook ideaal voor afstandsmontage.
Bij het aanbrengen van het aandraaimoment wordt de conus in de spreidclip getrokken waardoor deze zich stevig in de boorgatwand vastgrijpt.
Het anker is volgens de certificering correct geplaatst wanneer het vooraf bepaalde aandraaimoment is bereikt.

Push-through installation with hexagon nut

1 / 5

Without borehole cleaning

1 / 6

Push-through installation of the cup nut version with setting gauge

1 / 8

ETA Certification Document

pdf, ETA-19/0520

European Technical Assessment for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanical fasteners for use in concrete

Gecreëerd op 24/05/2023

DOP - Declaration of Performance

pdf, DoP No. 0334

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanical anchor for use in concrete)

Gecreëerd op 31/05/2023

ETA Certification Document

pdf, ETA-20/0897

European Technical Assessment for fischer Bolt Anchor FAZ II Plus dynamic - Post-installed fasteners in concrete under fatigue cyclic loading

Gecreëerd op 22/05/2023

DOP - Declaration of Performance

pdf, DoP No. 0337

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus dynamic (Post-installed fastening in cracked or uncracked concrete)

Gecreëerd op 05/06/2023

Goed-keuring
Seismische certificering	C1 / C2
Boordiameter ( d₀ )	16 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	270 mm
Max. nuttige lengte hef,stand/hef,red ( t_fix )	160 / 180 mm
Ankerlengte	283 mm
Draad ( Ø x Lengte )	M16 x 189 mm
Onderlegring (buitendiameter x dikte)	56 x 5 mm
Sleutelwijdte	24 mm
Soort verpakking	Doos
Hoeveelheid	4 stuks
GTIN (EAN-Code)	4048962462951
