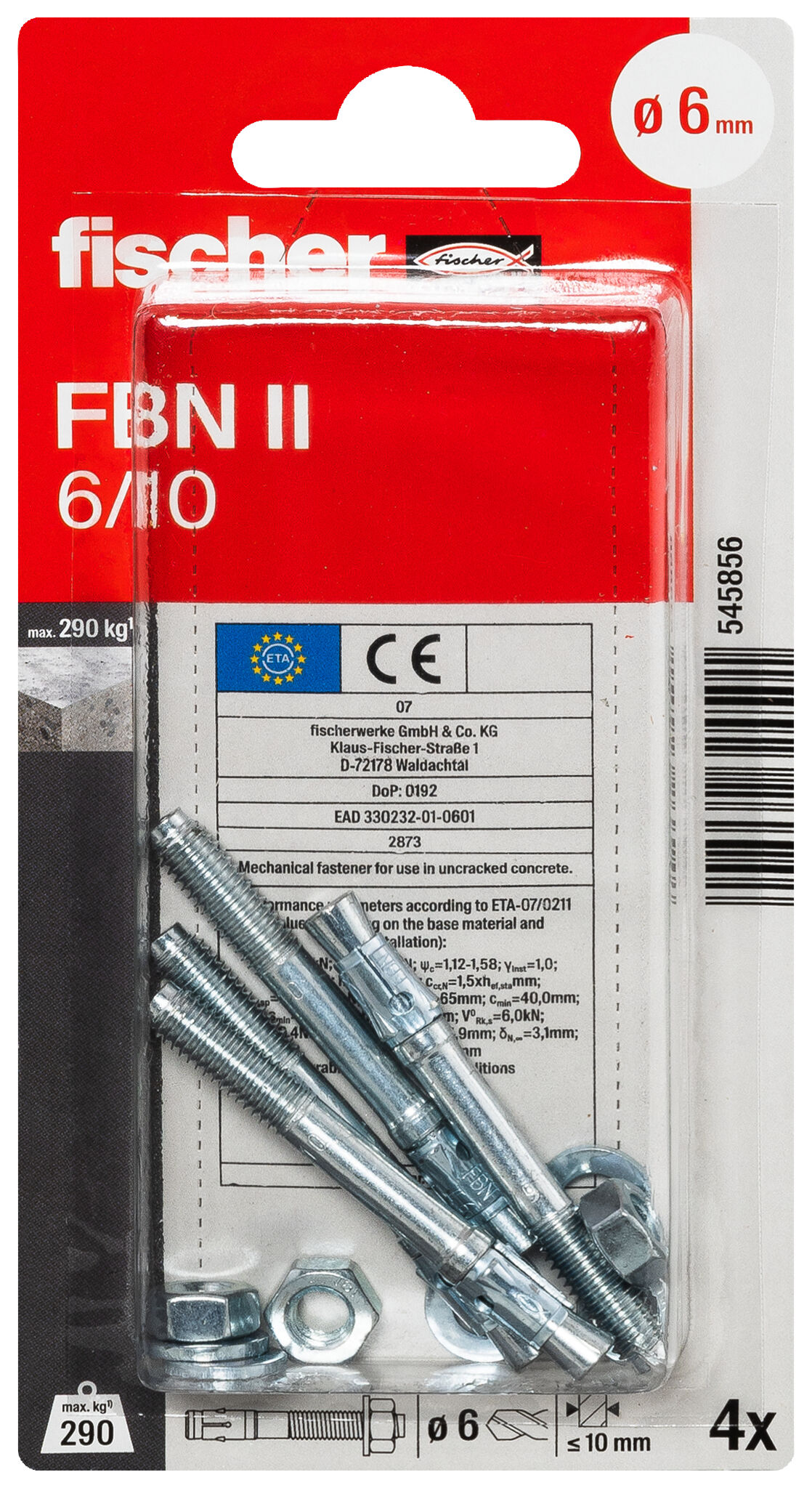

fischer Snelbouwanker FBN II 6/10 elektrolytisch verzinkt staal

Name: fischer Snelbouwanker FBN II 6/10 elektrolytisch verzinkt staal
Brand: fischer

Productvarianten

Afbeeldingen downloaden

Kenmerken

Met de standaardverankeringsdiepte realiseert de FBN II het allerhoogste draagvermogen. Dat betekent: minder bevestigingspunten en kleinere ankerplaten.
Wanneer gebruik wordt gemaakt van de gereduceerde verankeringsdiepte, wordt de diepte van het boorgat minder en de montage vereenvoudigd.
Met de lange schroefdraad worden toleranties in de onderdelen gecompenseerd. Bovendien is de FBN II geschikt voor afstandsmontage. Dit vergroot de flexibiliteit.
Eenvoudige montage door minder hamerslagen en minimale draaimomentafwijking.

De voordelige bevestiging voor een flexibel gebruik in niet gescheurd beton

Voordelen

Met de standaard verankeringsdiepte bereikt het anker de maximale draagkracht. Hierdoor zijn er minder bevestigingspunten en kleinere ankerplaten benodigd.
De verminderde verankeringsdiepte verlaagt de diepte van de boorgaten. Dit minimaliseert de tijd die nodig is voor de installatie en verhoogt de flexibiliteit.
Het lange schroefdraad zorgt voor een grote mate van flexibiliteit.
Weinig hamerslagen en de minimale draaimomentafwijking maken een merkbaar eenvoudigere installatie mogelijk.
De drive-in pin beschermt de schroefdraad tegen beschadigingen en zorgt zo voor een snellere installatie en demontage van de bevestiging.

Het fischer Snelbouwanker FBN II is een stalen anker voor efficiënte bevestigingen in ongescheurd beton. Dankzij de lange schroefdraad en twee verankeringsdiepten kan het fischer Snelbouwanker FBN II bijzonder flexibel worden gebruikt. Behalve voor de voor- en doorsteekmontage is het snelbouwanker ook geschikt voor de afstandsmontage. In de uitvoering van roestvast staal is het snelbouwanker geschikt voor het bevestigen van onderconstructies van gevels, consoles en ladders buitenshuis.

Functie

De FBN II is geschikt voor doorsteek- en doordrukmontage; ook geschikt voor afstandsmontage onder bepaalde voorwaarden.
Plaats voorafgaand aan montage de zeskantmoer in de optimale positie (de insteekpen steekt ca. 3 mm uit de zeskantmoer).
Bij het aanbrengen van koppel wordt de conubout in de spreidingsklem getrokken, waardoor deze tegen de boorgatwand wordt geklemd.
Het kopreliëf maakt een eenvoudig gebruik van het anker mogelijk.
Bij een serie-installatie raden we het gebruik aan van het FABS ankerbout montagehulpstuk.

Installation FBN II

1 / 5

Goed-keuring
Boordiameter( d₀ )	6 mm
Min. boorgatdiepte bij doorsteekmontage( h₂ )	50 mm
Ankerlengte	55 mm
Max. nuttige lengte h_ef,stand/h_ef,min.( t_fix )	10 / - mm
Draad( Ø x Lengte )	M6 x 17 mm
Sleutelwijdte	10 mm
Soort verpakking	Blisterkaart
Hoeveelheid	4 stuks
GTIN (EAN-Code)	4048962324501
