fischer constructieplug DuoXpand 10 x 160 T elektrolytisch verzinkt staal

Name: fischer constructieplug DuoXpand 10 x 160 T elektrolytisch verzinkt staal
Brand: fischer

Productvarianten

Afbeeldingen downloaden

Kenmerken

De combinatie van design en materiaal past zich aan alle bouwmaterialen aan en maakt universeel gebruik mogelijk.
Het expansiegedeelte heeft 2 verankeringsdieptes voor een flexibele inzetbaarheid.
Gekeurd voor meervoudig gebruik in niet-dragende toepassingen in zowel beton als metselwerk..
De ribben aan de zijkanten voorkomen rotatie in het boorgat voor een veilige montage.
Voorgemonteerde schroef met verzonken kop.

De Xpert in alle ondergronden

Voordelen

Door de slimme combinatie van materiaal en ontwerp bijt de plug zich vast in alle ondergronden, wat universele toepasbaarheid garandeert.
De speciale lamellengeometrie vormt zich zorgvuldig naar het betreffende bouwmateriaal. Dit voorkomt breuken in poreuze ondergronden en maakt verankering dicht bij de rand mogelijk.
De basis van hoogwaardig nylon garandeert een zeer krachtige bevestiging, tegelijkertijd zorgen de flexibele rode lamellen voor een optimale spreiding in het materiaal.
De Europees Technische Certificering (ETA) voor meervoudige verankeringen van niet-dragende systemen garandeert veiligheid in alle ondergronden.
De DuoXpand plug en voorgemonteerde veiligheidsschroef zijn perfect op elkaar afgestemd wat de verwerkingssnelheid ten goede komt.

De fischer Constructieplug DuoXpand met dubbele verankeringsdiepte is gecertificeerd voor meervoudige bevestiging van niet-dragende systemen in beton, metselwerk én cellenbeton. Dankzij de speciale geometrie en het gebruik van verschillende kunststoffen, past de plug zich perfect aan de ondergrond aan. Het assortiment beslaat diameters 8 mm en 10mm en lengtes tot en met 230 mm. De DuoXpand met verzonken kop is zeer geschikt voor het bevestigen van houten aanbouwdelen in metselwerk of beton.

Toepassingen

Gevel- en dakelementen van hout en metaal
Kozijnen
Hekken
Kledingkasten
Keukenkasten
Balkhout
TV beugels
Gevelbekleding
Metalen beugels
Metalen steunen
Kabelgoten
Kabeldragers

Bouwmaterialen

Gecertificeerd voor:

Beton ≥ C12/15
Volle baksteen
Volle kalkzandsteen
Volle betonblokken van lichtbeton en normaal beton
Geperforeerde baksteen
Geperforeerde kalkzandsteen
Holle betonblokken van lichtbeton
Cellenbeton

Ook geschikt voor:

Natuursteen met hoge dichtheid
Gipsblokken
*Gedetailleerde informatie over ondergronden vindt u in de ETA certificering.

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-21/0324
DoP No. 0347
REPORT NO.: 21-010-3 (1)

Functie

De DuoXpand is geschikt voor doorsteekmontage.
In volle ondergronden biedt het product de zekerheid van gelijkmatige belastingsverdeling.
In geperforeerde ondergronden past de lamellengeometrie zich aan, waarna een vormsluiting wordt gevormd in de holle ruimte. Het ontwerp van de plug brengt de belasting gelijkwaardig over in de ondergrond, waardoor zelfs zeer poreuze stenen niet scheuren.
De variant met verzonken kop is zeer geschikt voor het bevestigen van houten aanbouwdelen op beton en metselwerk. Voor metalen aanbouwdelen adviseren wij het gebruik van de variant met zeskantkop.

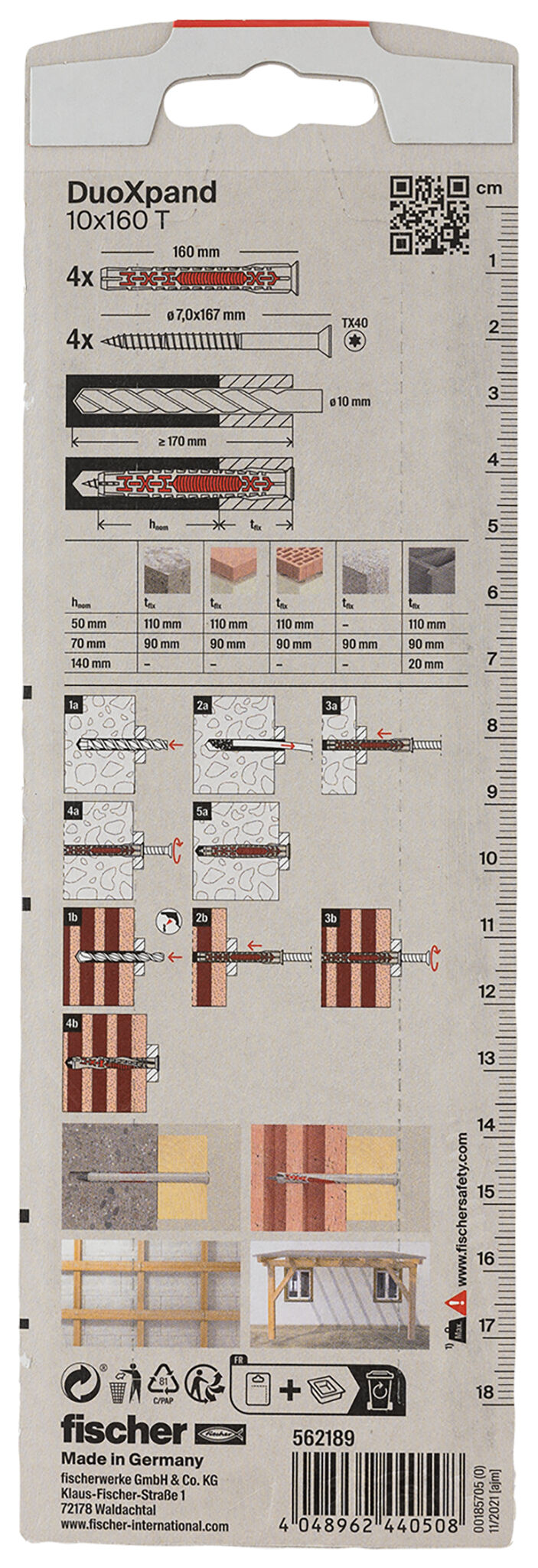

Installation DuoXpand

1 / 5

Goed-keuring
Boordiameter( d₀ )	10 mm
Min. boorgatdiepte bij doorsteekmontage( h₂ )	170 mm
Nuttige lengte bij verankeringsdiepte 50 mm( t_fix )	110 mm
Nuttige lengte bij verankeringsdiepte 70 mm( t_fix )	90 mm
Nuttige lengte bij verankeringsdiepte 140 mm	20 mm
Pluglengte( l )	160 mm
Opname	TX40
Soort verpakking	Blisterkaart
Hoeveelheid	4 stuks
GTIN (EAN-Code)	4048962440508
