Cheville haute performance fischer FH II 12/55-M8

Name: Cheville haute performance fischer FH II 12/55-M8
Brand: fischer

Variantes

Téléchargement d'images

Cheville à manchon à usage intensif adaptée aux planchers en dalles alvéolaires.

Avantages

Système économique : le boulon peut être réutilisé jusqu’à cinq fois.
Aucune partie de l’ancrage ne dépasse après le démontage de celui-ci. Cela garantit une sécurité accrue sur le chantier et permet de gagner du temps.
Boulon hexagonal standard également utilisé pour d’autres applications, ce qui évite de devoir changer d’outil de montage.
Grande rondelle d’appui pour une meilleure transmission des forces.

La cheville à douille fischer FH II NL a été spécialement conçue pour une utilisation dans les planchers en dalles alvéolaires. Lors du montage, le cône est enfoncé dans la douille d'écartement, qui se bloque ensuite contre la paroi du trou de perçage. La bague en plastique noire empêche l'ancrage pour dalles alvéolaires de tourner et absorbe le glissement lors du serrage. Après démontage, aucune partie ne reste saillante dans le trou de perçage, ce qui réduit le risque d'accident.

Fonctionnement / Montage

Boulon d'ancrage composé d'un boulon (acier de qualité 8.8) et d'un kit de rechange (rondelle, rondelle en nylon, zone de déformation, douilles d'écartement sous le cône)

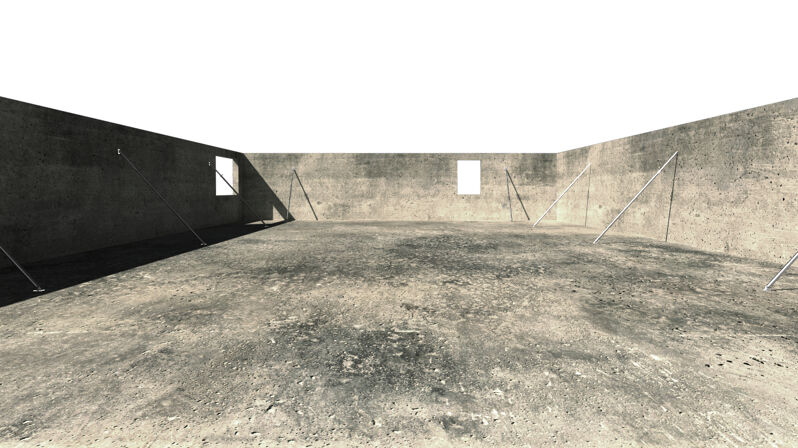

Convient parfaitement à la fixation temporaire de murs en béton à l'aide d'étais, mais également à une utilisation permanente
Après démontage, le sous-cône et la douille d'écartement restent dans le trou de perçage; ces pièces peuvent être commandées ultérieurement avec la douille d'écartement, la bague en nylon et la rondelle.
La plus petite taille convient également à la fixation de supports en F dans les planchers en dalles alvéolaires.

Diamètre nominal du foret( d₀ )	12 mm
Filetage( M )	M8
Couple de serrage pour l´installation( T_inst )	35 N·m
Longueur de l'ancrage	65 mm
Profondeur d'ancrage mini.( h_ef )	25 mm
Épaisseur maxi. de la pièce à fixer( t _fix )	10 mm
Conditionnement	Boite à bec verseur
Quantité	50 Pce(s)
GTIN (EAN-Code)	4048962244816
