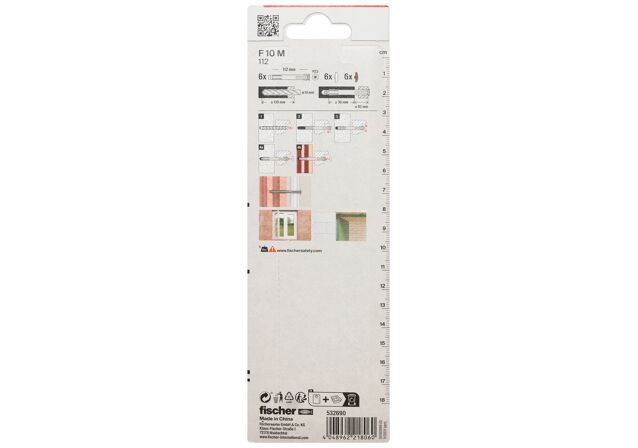

Cheville métallique pour cadres F 10 M 112 K

Name: Cheville métallique pour cadres F 10 M 112 K
Brand: fischer

Variantes

Téléchargement d'images

Caractéristiques principales

Protection contre le feu testée selon R 120 : utilisation pour des applications où une résistance au feu est requise.
Fixation sans contraintes et durable du cadre. Le filetage continu évite l'écrasement du cadre.
L'utilisation pour tous les matériaux de construction pleins et creux réduit la complexité.
Ancrage résistant aux charges de traction et de compression de profilés métalliques et plastiques.
Avec vis à tête fraisée.

La cheville avec résistance au feu, pour un montage sans contraintes de cadres de fenêtres et de portes

Avantages

La cheville métallique pour cadres F-M a une classe de résistance au feu R 120. Ceci permet son utilisation pour des applications où une résistance au feu est requise.
Son principe de fonctionnement évite l'écrasement du cadre contre le support et assure une fixation sans contraintes et durable.
La géométrie spéciale de la cheville garantit une excellente résistance des profilés métalliques et plastiques aux charges de traction et de compression et permet une tenue sûre du cadre de fenêtre.
Les capuchons vendus séparément peuvent être utilisés pour masquer discrètement les têtes des vis.

La cheville métallique pour cadre fischer F-M est une cheville spéciale pour l’installation durable et sans contrainte des cadres de fenêtre et de porte et de chevrons. Il se compose d'une douille en métal et d'une vis en acier électerozinguée. La F-M convient pour le montage traversant. Lors du vissage, le cône est tiré dans la douille, ce qui l’expanse et la bloque contre les parois du forage. Le cadre de fenêtre est ainsi fixé sans contraintes, garantissant ainsi un maintien sûr dans les matériaux de construction pleins et creux. La F-M est testée pour la classe de résistance au feu R120 et offre une sécurité pour les applications liées à la protection contre le feu.

Diamètre nominal du foret ( d₀ )	10 mm
profondeur de perçage mini. pour installation traversante ( h₂ )	130 mm
profondeur d'ancrage effective ( h_ef )	30 mm
Longueur de cheville ( l )	112 mm
Épaisseur maxi. de la pièce à fixer ( t _fix )	82 mm

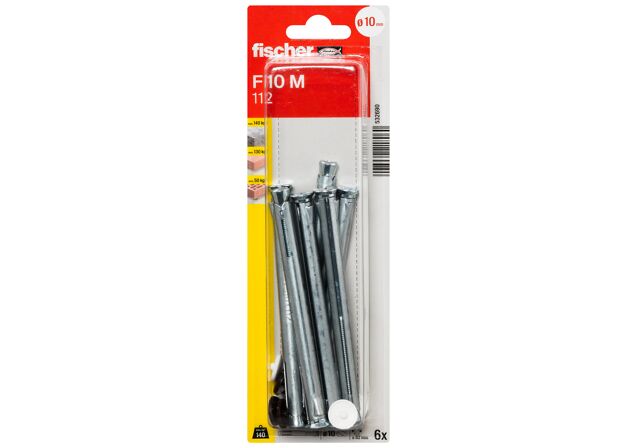

Contenu	6 x F 10 M 112 - métallique, 6 x capuchon blanc, 6 x capuchon brun foncé
Conditionnement	Blister
Quantité	6 Pce(s)
GTIN (EAN-Code)	4048962218060
