C-FIX Online

Pour la conception des ancrages mécaniques et chimiques dans le béton ainsi que des systèmes d'injection dans la maçonnerie - calcul de la force d'ancrage avec une plaque d'ancrage supposée rigide ou réaliste selon l'approche du modèle à ressort.

En savoir plus

Modèle à ressort C-FIX Online

L'utilisation d'un modèle de ressort linéaire en combinaison avec un calcul par éléments finis permet de déterminer la distribution des forces dans un ancrage de groupe. Il est ainsi possible de comparer les forces d'ancrage des plaques d'ancrage flexibles et rigides à l'aide d'un calcul réaliste.

Pour vérifier si les conditions sont remplies (en supposant une plaque d'ancrage rigide), l'attache peut être optimisée par des mesures :

  • augmenter l'épaisseur de la plaque d'ancrage
  • augmenter la taille du profil connecté
  • soudage sur les renforts
  • choisir un système d'ancrage différent pour optimiser la répartition des forces
  • modifier les distances centre à centre

En savoir plus

Avantages Add-On FEM:

Le profilé et les entretoises connectés sont directement pris en compte.
Les forces d'ancrage réalistes sont déterminées dans le logiciel de conception.
Het aangesloten profiel en de afstandhouders worden rechtstreeks in aanmerking genomen.
Le module peut également être utilisé pour vérifier les ancrages existants lorsque des hypothèses ont été faites.
Le module supplémentaire pour le calcul d'une plaque d'ancrage suffisamment rigide est basé sur le calcul réaliste de la force d'ancrage - rapide et facile.
La situation de conception peut facilement être optimisée.
La rigidité de la plaque d'ancrage peut être vérifiée.
Les distorsions sont rendues de manière réaliste.

Exemples

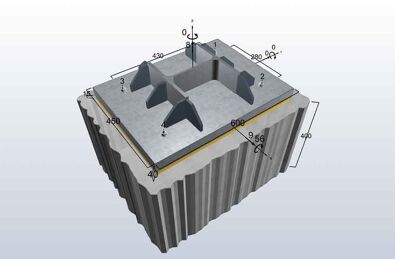

Vue standard

Tensions comparatives de la plaque d'ancrage et du profilé raccordé

Tensions

Vue standard

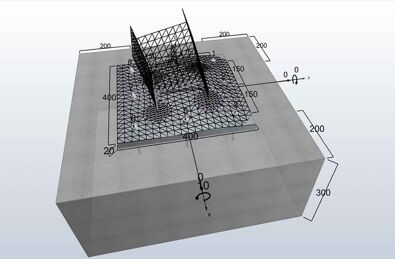

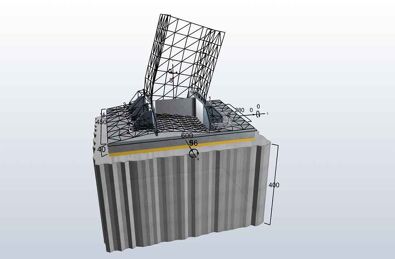

Déformations de la plaque d'ancrage

Déformations de la plaque d'ancrage
