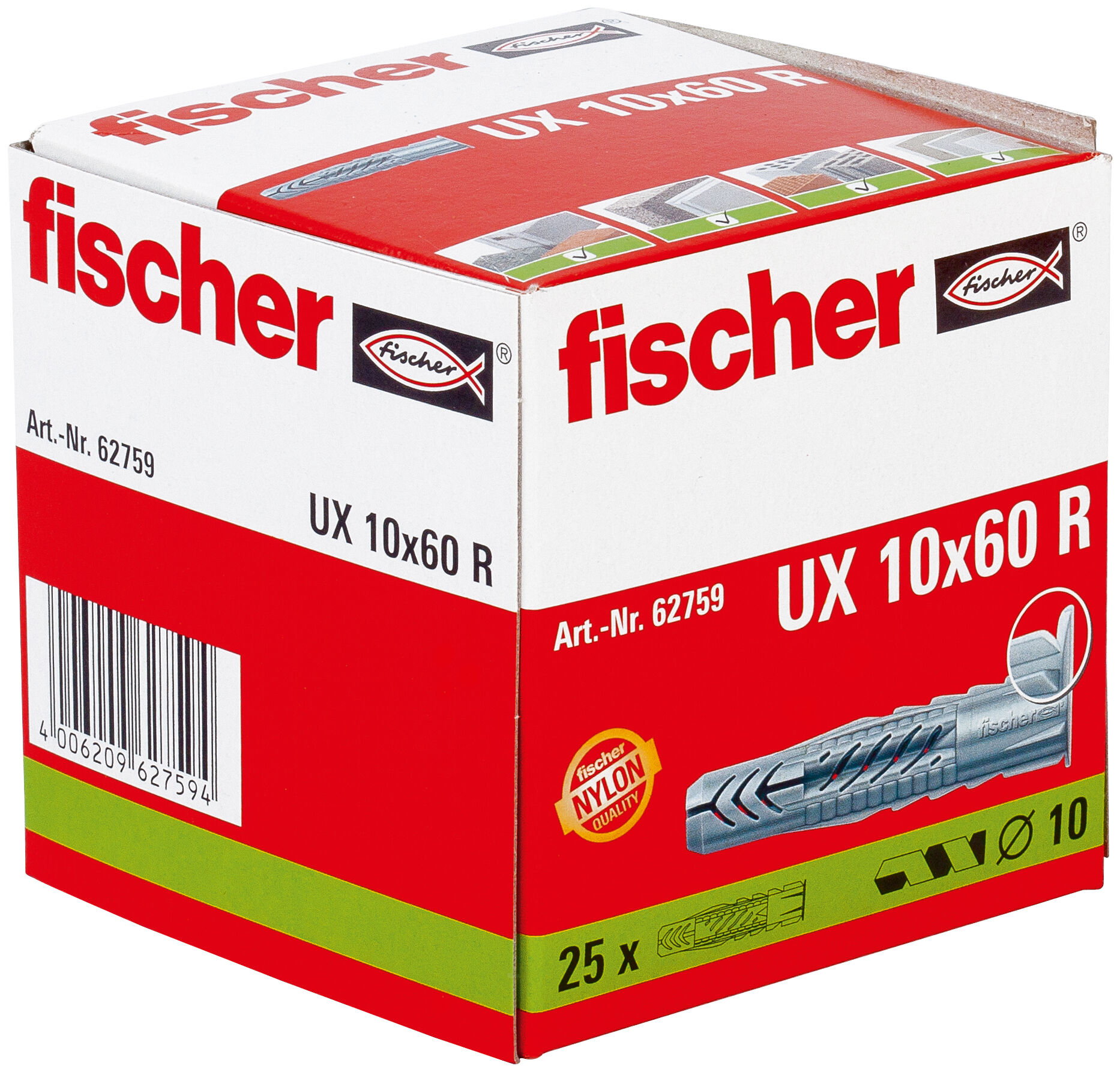

Cheville universelle UX 10 x 60 R S avec collerette in carton

Variantes

Téléchargement d'images

Caractéristiques principales

La cheville se fixe dans tous les matériaux de construction.
La cheville s'expanse dans les matériaux de construction pleins.
Elle forme un noeud dans les matériaux creux et en plaques.
Guidage optimal de la vis.

La cheville nylon universelle avec collerette pour tous les matériaux de construction.

Avantages

Le principe de fonctionnement universel (formation d'un noeud ou expansion) permet l'utilisation dans tous les matériaux de construction pleins, creux ou en plaques. La cheville UX est le bon choix en cas de support indéterminé.
Les ailettes latérales de la UX assurent un guidage optimal de la vis. Le blocage anti-rotation en dents de scie empêche la cheville de tourner dans le trou. Ceci garantit un maximum de sécurité lors du montage.

La cheville universelle UX est une cheville plastique en nylon de qualité supérieure. La cheville s'expanse dans les matériaux pleins et forme un noeud dans les matériaux creux et en panneaux pour une tenue maximale. Pour ces raisons, la UX est toujours le bon choix - même en cas de matériau support indéterminé. La collerette empêche la cheville de glisser dans le forage lors de l'installation.

Applications

Lampes
Armoires suspendues légères
Porte-serviette
Armoires de toilette
Supports TV

Matériaux

Béton
Plaques de carton-plâtre et fibro-plâtre
Brique à perforations verticales
Bloc creux de béton léger
Hourdis brique et béton
Brique silico-calcaire perforée
Brique silico-calcaire pleine
Pierre naturelle
Béton cellulaire
Panneaux en bois aggloméré
Carreaux de plâtre
Bloc plein en béton léger
Brique pleine

* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

Fonctionnement / Montage

La UX avec collerette convient pour le montage en attente.
Lors du vissage, la UX s'expanse dans les matériaux pleins et forme un noeud dans les matériaux creux.
La longueur requise de la vis se détermine comme suit : longueur de la cheville + épaisseur à fixer + 1 x diamètre de la vis.
Convient pour les vis à bois, les vis à panneaux d'aggloméré et les vis à double filet.
Pour les matériaux en plaques, la partie non filetée de la vis ne doit pas être supérieure à l'épaisseur à fixer et il convient d'utiliser la cheville UX avec collerette.
La distance aux bords doit être au moins égale à la longueur de la cheville.

Mounting Strip 1 Picture

1 / 6

Diamètre nominal du foret ( d₀ )	10 mm
Profondeur de perçage mini. ( h₁ )	75 mm
épaisseur de plaque mini. ( d_p )	12,5 mm
Longueur de cheville ( l )	60 mm
Vis à bois aggloméré / vis à bois ( d_s )	6,0 - 8,0 mm
Contenu	25 x cheville UX 10 x 60 R (avec collerette)
Quantité	25 Pce(s)
Conditionnement	Boite à bec verseur
GTIN (EAN-Code)	4006209627594
